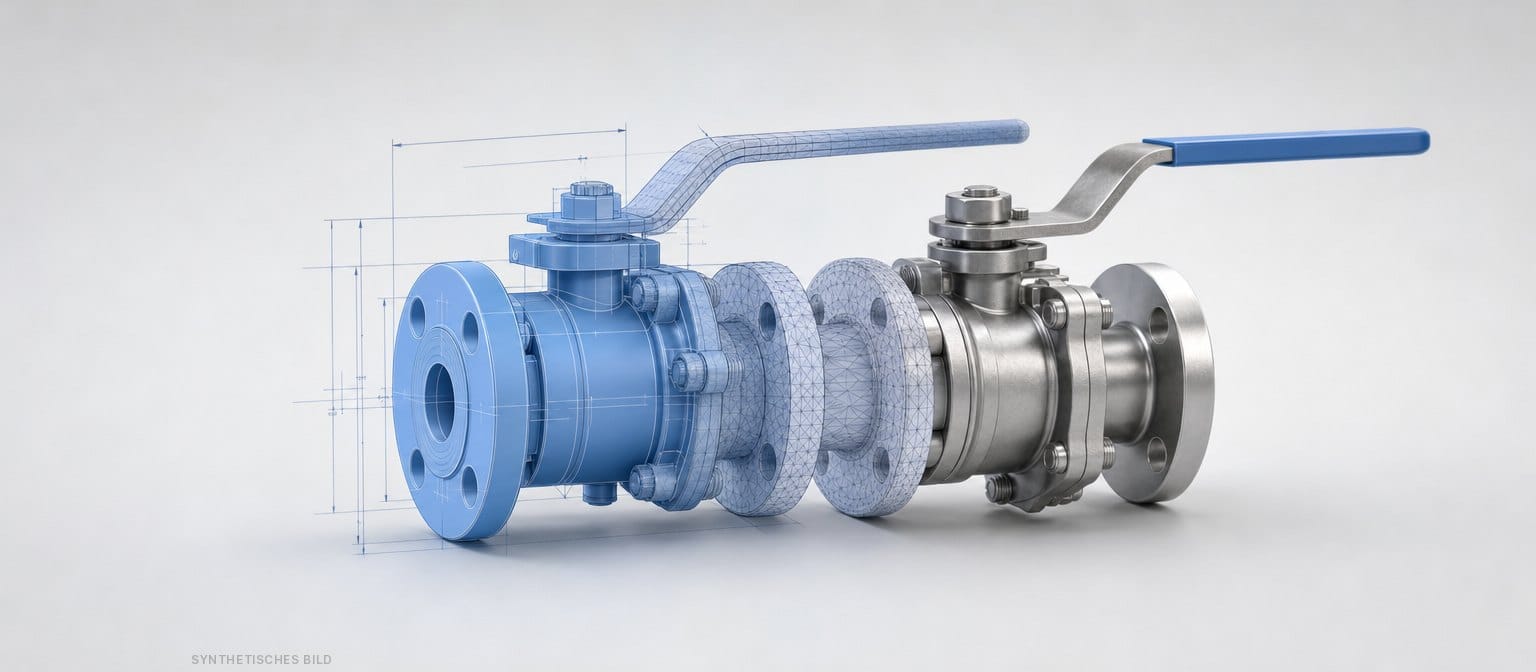

Definition: CAD-zu-3D-Konvertierung bezeichnet die Umwandlung von Konstruktionsdaten aus CAD-Systemen in leichte, darstellungsoptimierte 3D-Modelle für Echtzeit-Anwendungen. Aus mathematisch exakten Volumen- und Flächenmodellen entstehen Polygonnetze, die in Web-Viewern, auf Tablets, an Kiosk-Terminals sowie in AR und VR flüssig laufen.
Die Konvertierung ist ein Schritt innerhalb der 3D-Pipeline, die den gesamten Weg von der Konstruktion bis zur Veröffentlichung beschreibt. Dieser Eintrag konzentriert sich auf den Übergang selbst: was mit Geometrie, Struktur und Informationen geschieht, wenn CAD-Daten zum Visualisierungsmodell werden.
Im B2B-Maschinenbau wird CAD-zu-3D-Konvertierung genutzt für: 3D-Produktpräsentationen im Vertrieb, digitale Exponate auf Messen, Ersatzteil- und Service-Anwendungen, Schulungsinhalte und Design Reviews mit Partnern ohne CAD-Lizenz.
Vorteil: Konstruktionsdaten, die bereits existieren, werden ohne Neumodellierung für Marketing, Vertrieb und Service nutzbar.
Englisch: CAD to 3D Conversion, CAD Data Preparation, CAD Tessellation
Deutsch: CAD-zu-3D-Konvertierung, CAD-Datenaufbereitung, CAD-Datenkonvertierung
Funktionsweise
Von exakten Flächen zu Dreiecken
CAD-Systeme beschreiben Bauteile meist als Begrenzungsflächenmodell (B-Rep) mit NURBS-Flächen. Eine Bohrung ist dort ein exakter Zylinder. Grafikkarten können solche Flächen in Echtzeit nicht direkt darstellen, sie benötigen Dreiecke. Die Konvertierung läuft typischerweise in diesen Schritten:
- Import: Einlesen nativer CAD-Formate oder neutraler Austauschformate mit Baugruppenstruktur, Farben und Metadaten.
- Tessellierung: Zerlegung jeder Fläche in Dreiecke. Toleranzen wie Sehnenabweichung (Chordal Deviation) und Winkeltoleranz legen fest, wie genau Rundungen angenähert werden.
- Bereinigung und Vereinfachung: Entfernen innerer und unwichtiger Teile, Zusammenfassen von Bauteilen, Polygon-Reduktion.
- Materialzuweisung: CAD-Farben werden durch physikalisch basierte Materialien (PBR) ersetzt, etwa gebürsteter Stahl oder lackiertes Blech.
- Export: Ausgabe in Echtzeit-Formate wie glTF/GLB oder USDZ, oft in mehreren Qualitätsstufen.
Tessellierung als zentrale Stellschraube
Eine feine Tessellierung erzeugt runde Kanten, aber Millionen von Dreiecken. Eine grobe Tessellierung spart Daten, lässt Bohrungen jedoch eckig wirken. Gute Konvertierungen tessellieren abhängig von Bauteilgröße und Sichtbarkeit: große, sichtbare Gehäuseflächen fein, verdeckte Kleinteile grob oder gar nicht.
Struktur und Metadaten
Neben der Geometrie entscheidet die Konvertierung, welche Informationen erhalten bleiben: Baugruppenhierarchie, Bauteilnamen, Sachnummern oder Materialangaben. Für Explosionsansichten, Ersatzteilkataloge und 3D-Produktkonfiguratoren muss die Struktur gezielt erhalten bleiben. Für reine Produktbilder kann sie stark vereinfacht werden.
Formate im Überblick
| Rolle | Format | Einordnung |
|---|---|---|
| Eingang | Native CAD-Formate (z. B. CATIA, NX, Creo, SOLIDWORKS, Inventor) | Vollständige Konstruktionsdaten inklusive Historie |
| Eingang | STEP (ISO 10303, z. B. AP242) | Neutrales Austauschformat für exakte Geometrie und Produktdaten |
| Eingang | JT (ISO 14306) | Leichtgewichtiges Visualisierungs- und Austauschformat, verbreitet in Automobil- und Maschinenbau |
| Ausgang | glTF 2.0 / GLB (ISO/IEC 12113) | Offener Standard für Echtzeit-3D im Web, auf Mobilgeräten und in XR |
| Ausgang | USDZ | Paketformat auf Basis von OpenUSD, Standard für AR auf Apple-Plattformen |
| Ausgang | OBJ | Einfaches Polygonformat ohne Hierarchie, als Austausch- und Fallback-Format |
Empfehlung: Für die Ausgabe hat sich glTF als Hauptformat etabliert, USDZ ergänzt es für Apple-Geräte. Beide lassen sich aus demselben aufbereiteten Modell erzeugen.
Typische Fehlerquellen beim Export
- Falsche Einheiten: Ein in Millimetern konstruiertes Modell erscheint in AR tausendfach zu groß, wenn die Einheit nicht korrekt übernommen wird.
- Verlorene Hierarchie: Exporte ohne Baugruppenstruktur liefern ein einziges Netz, an dem sich keine Teile mehr einzeln ansteuern lassen.
- Fehlende Farben: Nicht jedes Exportprofil überträgt Bauteilfarben; Materialien müssen dann neu zugewiesen werden.
- Gespiegelte Normalen: Flächen erscheinen von außen unsichtbar oder schwarz und müssen korrigiert werden.
Know-how-Schutz
CAD-Daten enthalten das Wissen eines Maschinenbauers: exakte Maße, Toleranzen, Konstruktionshistorie und innere Mechanik. Ein Visualisierungsmodell braucht davon fast nichts. Die Konvertierung ist deshalb auch ein Schutzschritt:
- Keine Parametrik: Das Polygonmodell enthält keine Konstruktionshistorie, Skizzen oder Bemaßungen.
- Innenleben entfernen: Getriebe, Antriebe und Steuerungskomponenten, die im Betrieb nicht sichtbar sind, werden gelöscht.
- Genauigkeit reduzieren: Grobe Tessellierung und Polygon-Reduktion machen exakte Maße unbrauchbar.
- Metadaten filtern: Lieferanteninformationen, interne Bezeichnungen und Fertigungsangaben werden entfernt.
Ein Restrisiko bleibt: Auch aus einem Polygonmodell lassen sich Proportionen und Außenkonturen ableiten (siehe Reverse Engineering). Für vertrauliche Projekte kommen deshalb Zugriffskontrolle und weitere Maßnahmen der Datensicherheit hinzu.
B2B-Anwendungen
Vertrieb: Präsentationen aus Konstruktionsdaten
Ein Hersteller von Verpackungsmaschinen konvertiert seine Baureihe in schlanke 3D-Modelle. Der Außendienst zeigt sie auf dem Tablet, im Browser beim Kunden oder als AR-Modell in der Produktionshalle. Neue Varianten entstehen aus den aktualisierten CAD-Daten, ohne von Hand nachmodelliert zu werden.
Messe: Digitale Exponate
Anlagen, die zu groß für den Messestand sind, werden aus den CAD-Daten konvertiert und auf Großbildschirmen, Touch-Terminals oder im Headset gezeigt. Schnittansichten und Animationen machen Funktionen sichtbar, die an der echten Maschine verdeckt wären.
Service: Ersatzteile und Wartung
Für Service-Anwendungen bleibt die Baugruppenstruktur mit Sachnummern erhalten. Techniker klicken ein Bauteil an und sehen Bezeichnung und Bestellnummer. Explosionsansichten zeigen die Montagereihenfolge.
Schulung: Bedienerschulungen vor Auslieferung
Aus den CAD-Daten entsteht ein Schulungsmodell, an dem Bediener Rüst- und Wartungsabläufe üben, bevor die Maschine geliefert wird. In Kombination mit Betriebsdaten wird das Modell zur Grundlage für einen Digital Twin.
Design Review: Prüfen ohne CAD-Lizenz
Vertrieb, Produktion und Kunden begutachten einen Konstruktionsstand im Browser oder in VR, ohne CAD-Software zu installieren. Die konvertierte Fassung enthält nur, was für die Entscheidung nötig ist.
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen CAD-zu-3D-Konvertierung und 3D-Pipeline?
Die 3D-Pipeline beschreibt den gesamten Ablauf von der Konstruktion über Texturierung und Szenenaufbau bis zur Veröffentlichung auf allen Kanälen. Die CAD-zu-3D-Konvertierung ist der Schritt darin, in dem exakte CAD-Geometrie zu Polygonen wird und entschieden wird, welche Struktur und Informationen erhalten bleiben.
Welches CAD-Format eignet sich am besten als Ausgangspunkt?
Native Formate enthalten die meisten Informationen, erfordern aber passende Importwerkzeuge. STEP ist der verbreitetste neutrale Weg und bewahrt exakte Geometrie und Baugruppen. JT ist in vielen Unternehmen bereits für Visualisierung im PLM-Umfeld vorhanden. Entscheidend ist, dass Baugruppenstruktur und Farben beim Export erhalten bleiben.
Wie stark lassen sich die Daten reduzieren?
Das hängt von Ausgangsmodell, Zielgerät und Detailanspruch ab. Häufig liegt der größte Effekt nicht in der Polygon-Reduktion, sondern im Entfernen verdeckter Innenteile und kleiner Normteile. Ein Richtwert für die erreichbare Größe sollte immer an einem repräsentativen Modell getestet werden.
Lässt sich die Konvertierung automatisieren?
Ja, weitgehend. Tessellierung, Entfernen innerer Teile, Reduktion und Export lassen sich mit Regeln automatisieren. Manuelle Arbeit bleibt bei Materialien, Hero-Ansichten und Sonderfällen. Bei Produktkatalogen mit vielen Varianten lohnt sich Automatisierung besonders.
Sind konvertierte Modelle sicher vor Nachbau?
Sie sind deutlich weniger aussagekräftig als CAD-Daten, weil Parametrik, Toleranzen und Innenleben fehlen. Einen vollständigen Schutz bieten sie nicht. Für sensible Inhalte sind zusätzlich Zugriffskontrolle, Streaming statt Download und vertragliche Regelungen sinnvoll.
Branchenstandards und Technologien
- STEP AP242 – ISO 10303-242, Austauschstandard für modellbasierte 3D-Konstruktionsdaten
- JT-Projektgruppen bei prostep ivip – Weiterentwicklung und Anwendung von JT (ISO 14306)
- glTF 2.0 – Khronos-Standard für Echtzeit-3D, als ISO/IEC 12113 veröffentlicht
- USDZ-Spezifikation – Paketformat auf Basis von OpenUSD
- Alliance for OpenUSD – Standardisierung von OpenUSD, Core Specification 1.0
- Draco – Open-Source-Kompression für Polygonnetze, nutzbar in glTF
