Definition: Stereoskopisches 3D (Stereoskopie) ist ein Darstellungsverfahren, das jedem Auge ein eigenes, leicht versetztes Bild derselben Szene zeigt. Das Gehirn verschmilzt beide Ansichten zu einem räumlichen Eindruck. So entsteht echte Tiefenwahrnehmung, obwohl die Bilder auf einer flachen Anzeige liegen.
Im B2B-Maschinenbau ist Stereoskopie die Grundlage für: Virtual Reality-Headsets, stereoskopische Monitore und Powerwalls, CAVE-Räume für Design Reviews sowie Mixed Reality-Brillen, die virtuelle Maschinen in reale Hallen einblenden.
Vorteil: Sie beurteilen Größe, Abstände und Freiräume einer Maschine, bevor sie gebaut ist – nicht nur deren Aussehen.
Englisch: Stereoscopic 3D, Stereoscopy, S3D
Deutsch: Stereoskopie, stereoskopische Darstellung, Raumbild
Funktionsweise
Zwei Augen, zwei Perspektiven
Die Augen eines Erwachsenen liegen im Mittel rund 63 mm auseinander (Interpupillardistanz, IPD). Jedes Auge sieht ein Objekt daher aus einem etwas anderen Winkel. Diese Unterschiede heißen binokulare Disparität. Das Gehirn wertet sie aus und berechnet daraus, wie weit Objekte entfernt sind.
Charles Wheatstone hat 1838 gezeigt, dass zwei flache Zeichnungen, die sich nur in der horizontalen Disparität unterscheiden, einen Tiefeneindruck erzeugen. Sein Stereoskop ist der Vorläufer aller heutigen Verfahren.
Ablauf bei computergenerierten Szenen:
- Zwei virtuelle Kameras stehen im Abstand der Augen nebeneinander.
- Die Szene wird zweimal gerendert – je ein Bild pro Auge.
- Das Anzeigesystem trennt die Bilder, sodass jedes Auge nur „sein“ Bild sieht.
- Das Gehirn fusioniert beide Bilder zu einem räumlichen Eindruck.
Weil jede Szene doppelt berechnet wird, steigt die Last auf der GPU. Für flüssiges Real-time Rendering mit stabiler Bildwiederholrate müssen komplexe CAD-Daten deshalb optimiert werden.
Verfahren zur Bildtrennung
| Verfahren | Prinzip | Typischer Einsatz |
|---|---|---|
| Head-Mounted Display | Eigenes Display oder eigener Bildbereich pro Auge | VR- und MR-Headsets |
| Aktive Shutterbrille | Brille dunkelt abwechselnd ein Auge ab, synchron zum Bildschirm | Powerwalls, CAVE, Projektion |
| Passive Polarisationsbrille | Unterschiedlich polarisiertes Licht pro Auge | 3D-Monitore, Projektion, Besucher-Gruppen |
| Autostereoskopie | Linsenraster oder Parallaxenbarriere lenkt Bilder ohne Brille zu den Augen, teils mit Kopf- oder Augenverfolgung | 3D-Displays am Messestand oder Kiosk |
Bewegungsparallaxe als Ergänzung
Stereoskopie allein liefert einen festen Blickwinkel. Erst mit Motion Tracking des Kopfes passt sich die Perspektive an, wenn sich der Betrachter bewegt. Die Kombination aus Disparität und Bewegungsparallaxe macht die Immersion in VR und CAVE so überzeugend.
B2B-Anwendungen

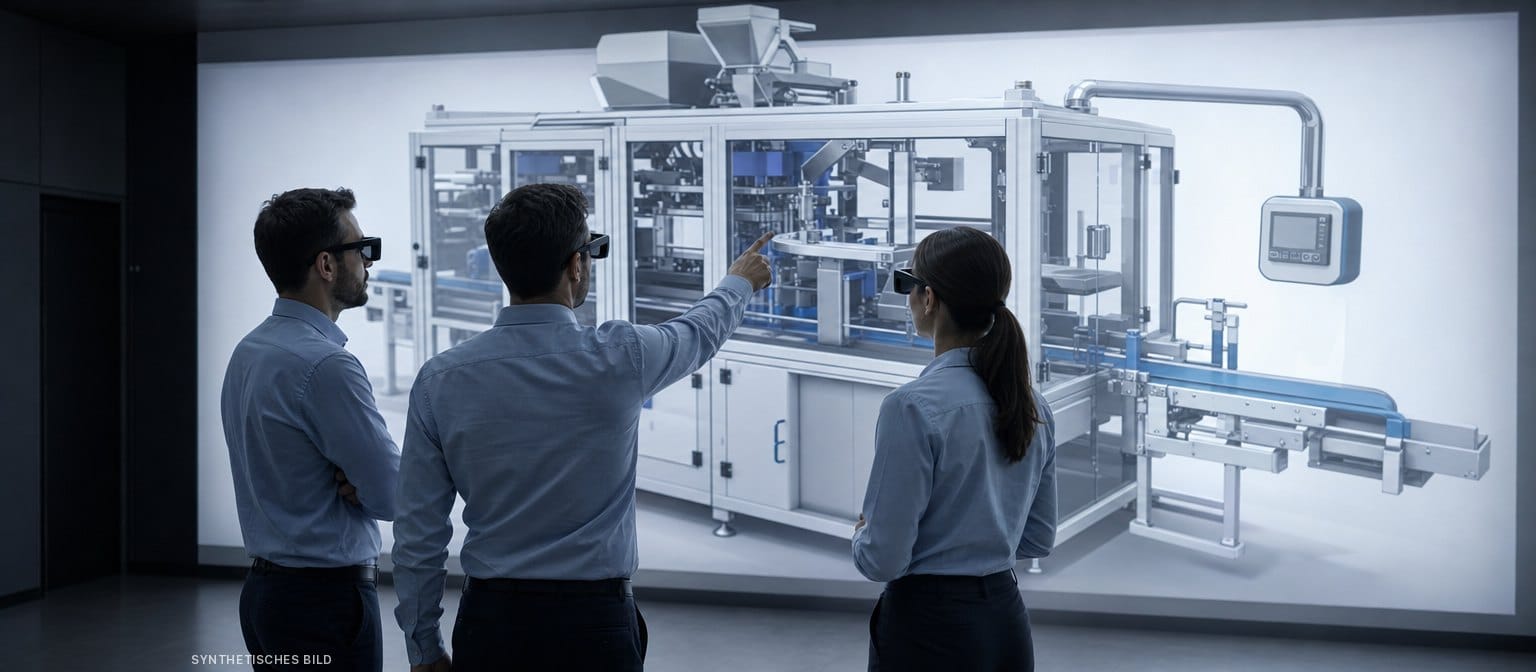

Design Review in Powerwall und CAVE
Die CAVE (Cave Automatic Virtual Environment) wurde 1992 am Electronic Visualization Laboratory der University of Illinois Chicago vorgestellt: Projektionen auf mehrere Wände und den Boden, betrachtet mit Shutterbrillen. Powerwalls sind die einwandige Variante.
Nutzen im Maschinenbau: - Mehrere Personen sehen den virtuellen Prototyp gemeinsam im Maßstab 1:1. - Konstruktion, Montage und Service diskutieren an derselben räumlichen Darstellung. - Kollisionen, Bauraum und Zugänglichkeit fallen früher auf als am 2D-Bildschirm.
Größe und Freiräume beurteilen
Am Monitor wirkt eine 4 Meter hohe Abfüllanlage genauso groß wie ein Schaltschrank. In stereoskopischem 3D stehen Sie davor und sehen die tatsächlichen Proportionen.
Typische Fragen im Review: - Reicht der Abstand zwischen Förderband und Wand für Wartungsarbeiten? - Erreicht ein Bediener das Bedienpanel ohne Leiter? - Lässt sich ein Motor durch die Wartungsöffnung ausbauen?
Vertrieb und Messe
Große Maschinen passen nicht auf jeden Messestand. Ein VR-Headset oder ein autostereoskopisches Display zeigt das 3D-Modell räumlich und im richtigen Maßstab. Für Besucher ohne Headset bleiben Web-Viewer auf Basis von WebGL oder ein Kiosk die niedrigere Einstiegshürde. Dasselbe Modell kann so auf mehreren Plattformen genutzt werden.
Service und Schulung
In VR-Trainings üben Techniker Handgriffe an einer virtuellen Maschine. Die räumliche Tiefe hilft, Bauteile zu greifen, Abstände einzuschätzen und Abläufe auf die reale Anlage zu übertragen. In der Augmented Reality mit stereoskopischen Brillen erscheinen Anweisungen räumlich an der Maschine statt auf einem Tablet.
Vergenz-Akkommodations-Konflikt
Das Problem
Beim natürlichen Sehen arbeiten zwei Mechanismen zusammen: - Vergenz: Die Augen richten sich auf das Objekt aus (je näher, desto stärker nach innen). - Akkommodation: Die Linse stellt auf die Entfernung des Objekts scharf.
Bei den meisten stereoskopischen Anzeigen liegt das Bild jedoch auf einer festen Ebene – dem Bildschirm oder der optischen Fokusebene eines Headsets. Die Augen richten sich auf ein virtuelles Objekt in 50 cm Entfernung aus, stellen aber auf die feste Ebene scharf. Dieser Widerspruch heißt Vergenz-Akkommodations-Konflikt (VAC).
Folgen
Eine Studie von Hoffman, Girshick, Akeley und Banks (Journal of Vision, 2008) zeigt: Der Konflikt verlängert die Zeit, bis Nutzer ein Stereobild fusionieren, und trägt zu Ermüdung und Unbehagen bei. Besonders betroffen sind Inhalte sehr nah am Auge.
Praxis-Empfehlungen: - Wichtige Details nicht direkt vor das Gesicht platzieren. - Sitzungen in Reviews und Trainings mit Pausen planen. - IPD im Headset korrekt einstellen. - Bei stereoskopischen Inhalten die Empfehlungen aus ISO 9241-392 beachten.
Forschung und Hersteller arbeiten an varifokalen Optiken und Lichtfeld-Displays, die den Konflikt verringern sollen. Teils nutzen sie dafür Eye Tracking, um die Fokusebene an den Blickpunkt anzupassen.
Häufig gestellte Fragen (FAQ)
Sieht jeder Mensch stereoskopisches 3D?
Nicht jeder gleich gut. Ein Teil der Bevölkerung hat eingeschränktes oder kein beidäugiges Tiefensehen, etwa nach Schielen in der Kindheit. Diese Personen nutzen andere Tiefenhinweise wie Bewegungsparallaxe, Verdeckung und Schatten. Empfehlung: Inhalte so gestalten, dass sie auch ohne Stereo-Effekt verständlich bleiben.
Was unterscheidet stereoskopisches 3D von einem 3D-Modell im Browser?
Ein 3D-Modell im Web-Viewer ist räumlich drehbar, wird aber für beide Augen gleich auf einem flachen Bildschirm gezeigt. Stereoskopisches 3D liefert jedem Auge ein eigenes Bild. Erst dadurch entsteht echte Tiefenwahrnehmung, wichtig für die Beurteilung von Maßen und Abständen.
Brauche ich für Design Reviews eine CAVE?
Nicht unbedingt. Eine CAVE eignet sich für Gruppen, die gemeinsam ohne Headset diskutieren wollen. Aktuelle VR-Headsets bieten stereoskopische Darstellung zu deutlich geringeren Kosten und erlauben verteilte Reviews an mehreren Standorten. Viele Unternehmen kombinieren beide Ansätze.
Verursacht stereoskopisches 3D Kopfschmerzen?
Bei manchen Nutzern ja, vor allem bei langen Sitzungen, falsch eingestellter IPD oder Inhalten zu nah am Auge. Ursache ist meist der Vergenz-Akkommodations-Konflikt. Kurze Sitzungen, Pausen und gut gestaltete Inhalte verringern die Belastung deutlich.
Ist ein Hologramm dasselbe wie stereoskopisches 3D?
Nein. Ein echtes Hologramm rekonstruiert das Lichtfeld eines Objekts, das Auge kann darauf natürlich fokussieren. Stereoskopie arbeitet mit zwei flachen Bildern. Im Marketing werden stereoskopische AR-Inhalte trotzdem oft „Hologramme“ genannt.
Branchenstandards und Technologien
- ISO 9241-392 – Ergonomische Empfehlungen zur Verringerung visueller Ermüdung durch stereoskopische Bilder
- Hoffman et al. (2008): Vergence-accommodation conflicts hinder visual performance and cause visual fatigue – Grundlagenstudie zum VAC
- Khronos OpenXR – Offener Standard für XR-Anwendungen und stereoskopisches Rendering auf Headsets
- W3C WebXR Device API – Stereoskopische VR- und AR-Darstellung im Browser
- Electronic Visualization Laboratory, University of Illinois Chicago – Entwickler der CAVE
