Definition: Motion Capture (kurz Mocap) bezeichnet Verfahren, die Bewegungen eines Menschen oder Objekts messen und als digitale Daten aufzeichnen. Das Ergebnis ist eine zeitliche Folge von Positionen und Gelenkwinkeln, die sich analysieren oder auf ein digitales Skelett übertragen lässt. So entstehen realistische Bewegungsabläufe für 3D-Anwendungen und belastbare Messwerte für die Ergonomie.

Im B2B-Maschinenbau wird Motion Capture eingesetzt für: Ergonomie-Analysen an Montage- und Bedienplätzen, Schulungsinhalte mit realen Handgriffen, animierte Montage- und Serviceanleitungen, Design Reviews mit digitalen Menschmodellen und Präsentationen, die Bedienung und Wartung einer Maschine zeigen.

Vorteil: Echte Bewegungen statt geschätzter Abläufe, messbar und wiederverwendbar in Web, Kiosk, AR und VR.

Englisch: Motion Capture, Mocap, Performance Capture
Deutsch: Bewegungserfassung, Bewegungsaufzeichnung

Funktionsweise

Grundprinzip

  1. Erfassung: Kameras oder am Körper getragene Sensoren messen die Bewegung.
  2. Rekonstruktion: Software berechnet daraus Positionen und Gelenkwinkel eines Skelettmodells.
  3. Bereinigung: Lücken, Ausreißer und Rauschen werden korrigiert.
  4. Übertragung: Die Bewegung wird auf eine digitale Figur übertragen (Retargeting) oder als Messdatensatz ausgewertet.

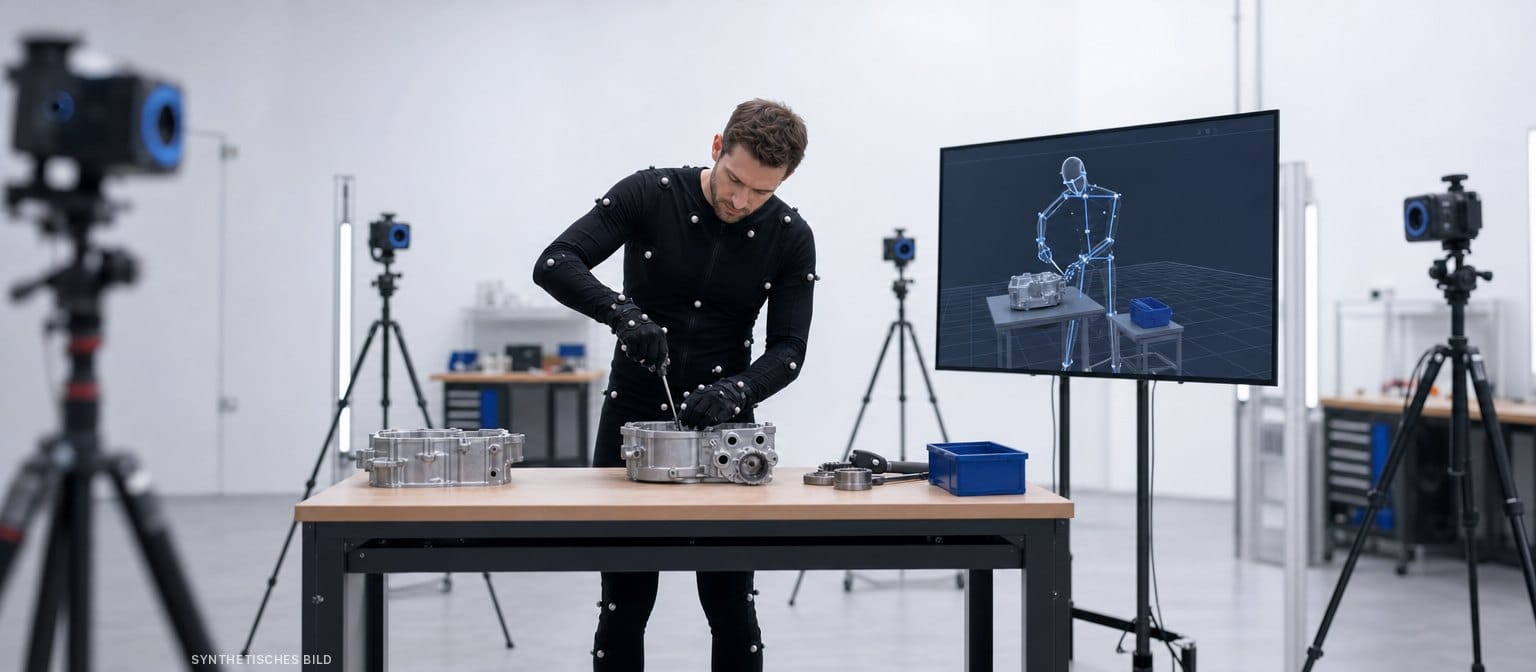

Optische Systeme mit Markern

Mehrere Infrarotkameras erfassen reflektierende oder aktiv leuchtende Marker am Körper. Aus den Kamerabildern wird die 3D-Position jedes Markers trianguliert.

  • Stärke: Hohe Genauigkeit, gilt in der Forschung als Referenz.
  • Grenze: Fester Aufbau mit kalibrierten Kameras. Werden Marker verdeckt (Okklusion), etwa beim Griff in eine Maschine, entstehen Lücken.

Inertiale Systeme (IMU)

Sensoren mit Beschleunigungssensor, Gyroskop und meist Magnetometer werden am Körper befestigt, oft in einem Anzug oder mit Bändern.

  • Stärke: Mobil, ohne Kamerasicht, auch direkt am realen Arbeitsplatz in der Halle einsetzbar.
  • Grenze: Die Position wird aus Messwerten hochgerechnet und kann mit der Zeit abdriften. Stahlkonstruktionen und Elektromotoren stören das Magnetometer.

Markerlose Systeme

Kameras ohne Marker erkennen die Körperhaltung per Bildverarbeitung und KI. Der Aufwand für die Vorbereitung sinkt deutlich. Studien zeigen für Ergonomie-Analysen vielversprechende Ergebnisse, die Genauigkeit hängt aber stark von Kameraanzahl, Blickwinkel und Verdeckungen ab.

Verfahren Einsatzort Genauigkeit Aufwand
Optisch mit Markern Labor, fester Messraum Sehr hoch Hoch
Inertial (IMU) Halle, Baustelle, Kundenstandort Gut, Drift möglich Mittel
Markerlos (Kamera + KI) Arbeitsplatz, Labor Abhängig vom Aufbau Gering

B2B-Anwendungen

Ergonomie-Analyse

Montage, Rüsten und Wartung belasten Rücken, Schultern und Arme. Mit Motion Capture lassen sich Körperhaltungen objektiv messen und mit Bewertungsverfahren wie RULA, REBA oder OWAS sowie Normen wie ISO 11226 und EN 1005-4 abgleichen. Besonders wertvoll ist das im Design Review: Die Bewegung eines Werkers wird auf ein digitales Menschmodell übertragen, das in einem frühen 3D-Modell der Maschine arbeitet. So zeigt sich vor dem Bau, ob Bedienfeld, Werkzeugwechsel oder Filterzugang ergonomisch erreichbar sind.

Design Review mit digitalem Menschmodell

Digitale Menschmodelle bilden unterschiedliche Körpergrößen ab. In Kombination mit aufgezeichneten Bewegungen lässt sich prüfen, ob ein Arbeitsplatz für kleine und große Bediener gleichermaßen funktioniert: Reichweiten, Sichtlinien zum Display, Bückhaltungen beim Entnehmen von Teilen. Alternativ bewegt sich ein Mitarbeiter mit Mocap-Ausrüstung in einer VR-Szene durch die virtuelle Maschine, und seine Haltung wird dabei aufgezeichnet und bewertet.

Schulung und Training

Ein erfahrener Techniker führt einen Arbeitsschritt vor, Mocap zeichnet ihn auf. Daraus entsteht ein Avatar, der den Ablauf in einer VR-Schulung oder einem Web-Training zeigt. Auszubildende sehen die korrekte Körperhaltung und Reihenfolge der Handgriffe aus jedem Blickwinkel.

Animierte Montage- und Serviceanleitungen

Statt Schritt-für-Schritt-Fotos zeigt eine Animation, wie ein Bauteil gelöst, gedreht und eingesetzt wird. Mocap liefert dafür natürliche Bewegungen der Hände und des Körpers. Die Anleitung läuft auf dem Tablet an der Maschine, auf einem Kiosk in der Werkstatt oder als AR-Einblendung direkt auf dem realen Bauteil.

Workflow für eine animierte Anleitung: 1. Arbeitsschritt am realen Bauteil oder an einem Nachbau vorführen und aufzeichnen 2. Bewegungsdaten bereinigen und auf eine neutrale Figur übertragen 3. Animation mit dem 3D-Modell der Maschine synchronisieren 4. Beschriftungen, Warnhinweise und Schrittnummern ergänzen 5. Für Web, Tablet, Kiosk oder AR ausspielen

Vorteil gegenüber Video: Die Anleitung lässt sich aus jedem Blickwinkel ansehen, anhalten und bei einer Konstruktionsänderung anpassen, ohne neu zu drehen. Sprachfassungen entstehen über Texte, nicht über neue Aufnahmen.

Vertrieb und Messe

Animierte Bediener machen eine Maschinenpräsentation verständlicher: Wie wird beschickt, wo steht der Bediener, wie läuft der Formatwechsel? Ein immersives Erlebnis mit realistischen Bewegungen wirkt glaubwürdiger als eine Figur in starrer Pose.

Herausforderungen

  • Nachbearbeitung: Rohdaten brauchen Bereinigung, besonders bei Verdeckungen und Drift.
  • Retargeting: Skelette unterscheiden sich in Proportionen und Gelenkstruktur. Die Übertragung auf eine andere Figur braucht Abstimmung.
  • Datenschutz: Bewegungsdaten beziehen sich auf Personen. Für Aufnahmen am Arbeitsplatz gelten die Regeln zum Datenschutz, in Deutschland ist häufig auch der Betriebsrat einzubinden.
  • Aufwand und Kosten: Ausrüstung, Einrichtung und Auswertung brauchen Fachwissen. Für einzelne Projekte ist ein Dienstleister oft wirtschaftlicher als ein eigenes System, bei regelmäßigen Ergonomie-Studien kann sich die Anschaffung lohnen.
  • Aussagekraft: Eine einzelne Aufnahme zeigt die Bewegung einer Person. Für belastbare Ergonomie-Aussagen braucht es mehrere Personen unterschiedlicher Körpergröße.
  • Industrieumgebung: Lärm, Metall, wechselndes Licht und enge Bauräume erschweren die Messung. Die Wahl des Verfahrens richtet sich nach dem Einsatzort.

Häufig gestellte Fragen (FAQ)

Was ist der Unterschied zwischen Motion Capture und Motion Tracking?

Tracking verfolgt Position und Ausrichtung in Echtzeit, etwa eines Headsets oder Controllers, damit eine AR- oder VR-Anwendung reagieren kann. Motion Capture zeichnet Bewegungen auf, meist des ganzen Körpers, um sie zu analysieren oder als Animation wiederzuverwenden. Die Technik überschneidet sich, der Zweck unterscheidet sich.

Optisch oder inertial: Was eignet sich für den Maschinenbau?

Für präzise Studien im Labor sind optische Systeme mit Markern die Referenz. Für Aufnahmen am realen Arbeitsplatz oder beim Kunden sind inertiale Systeme oft praktischer, weil sie keine Kamerasicht brauchen. Viele Projekte kombinieren beide Ansätze.

Braucht man ein eigenes Mocap-Studio?

Nicht zwingend. Inertiale und markerlose Systeme lassen sich mobil einsetzen. Für einzelne Projekte bieten spezialisierte Studios und Dienstleister Aufnahmen an.

In welchen Formaten werden Mocap-Daten weitergegeben?

Für Biomechanik und Ergonomie ist C3D verbreitet, für Animation BVH und FBX. Für Web, AR und VR wird die Animation meist auf ein Skelett übertragen und als glTF oder USDZ ausgeliefert.

Lassen sich Mocap-Daten in Echtzeit nutzen?

Ja. Viele Systeme streamen die Bewegung live in eine 3D-Anwendung, etwa für einen Avatar in einer gemeinsamen VR-Sitzung. Für Ergonomie-Auswertungen und Anleitungen werden die Daten meist aufgezeichnet und nachbearbeitet.

Branchenstandards und Technologien

  • C3D – offenes Dateiformat für Bewegungs- und Biomechanikdaten
  • ISO 11226 – Ergonomie, Bewertung statischer Arbeitshaltungen
  • EN 1005-4 – Sicherheit von Maschinen, Bewertung von Körperhaltungen und Bewegungen (DIN-Normenausschuss Ergonomie)
  • OpenSim – Open-Source-Software zur Analyse von Bewegungen
  • glTF 2.0 (Khronos Group) – Skelett-Animationen für Echtzeit-3D
  • OpenXR (Khronos Group) – offene Schnittstelle für AR- und VR-Geräte
