Marker Tracking

Definition: Marker Tracking (auch Marker-based AR) bezeichnet eine Augmented Reality-Technologie, die spezielle visuelle Referenzpunkte nutzt, um virtuelle Inhalte präzise in der realen Umgebung zu positionieren.

Diese Referenzmarker – häufig in Form von QR-Codes, eindeutigen Bildmustern oder speziell gestalteten Symbolen – dienen der AR-Software als Ankerpunkte zur exakten Bestimmung von Position und Ausrichtung virtueller Objekte. Sobald ein Marker erkannt wird, können digitale Inhalte darüber gelegt und interaktiv dargestellt werden.

Die Technologie bildet eine der grundlegenden Tracking-Methoden in Augmented Reality und ermöglicht zuverlässige AR-Erlebnisse auch auf älteren Geräten ohne aufwendige Sensorsysteme.

Englisch: Marker-based AR, Marker Tracking

Technische Funktionsweise von Marker Tracking

Marker-basiertes AR-Tracking basiert auf optischer Mustererkennung durch Kamera und Bildverarbeitungssoftware. Der Prozess läuft in mehreren Schritten ab:

1. Marker-Erkennung (Detection)

Die Gerätekamera scannt kontinuierlich die Umgebung und sucht nach vordefinierten visuellen Markern. Moderne Computer Vision-Algorithmen analysieren dabei das Kamerabild in Echtzeit und vergleichen erkannte Muster mit einer Datenbank bekannter Marker.

2. Positionsbestimmung (Pose Estimation)

Nach erfolgreicher Erkennung berechnet die Software die exakte räumliche Position und Orientierung (6 Freiheitsgrade: X, Y, Z, Roll, Pitch, Yaw) des Markers im dreidimensionalen Raum. Diese Information dient als Referenzrahmen für die virtuelle Szene.

3. Virtuelles Overlay (Augmentation)

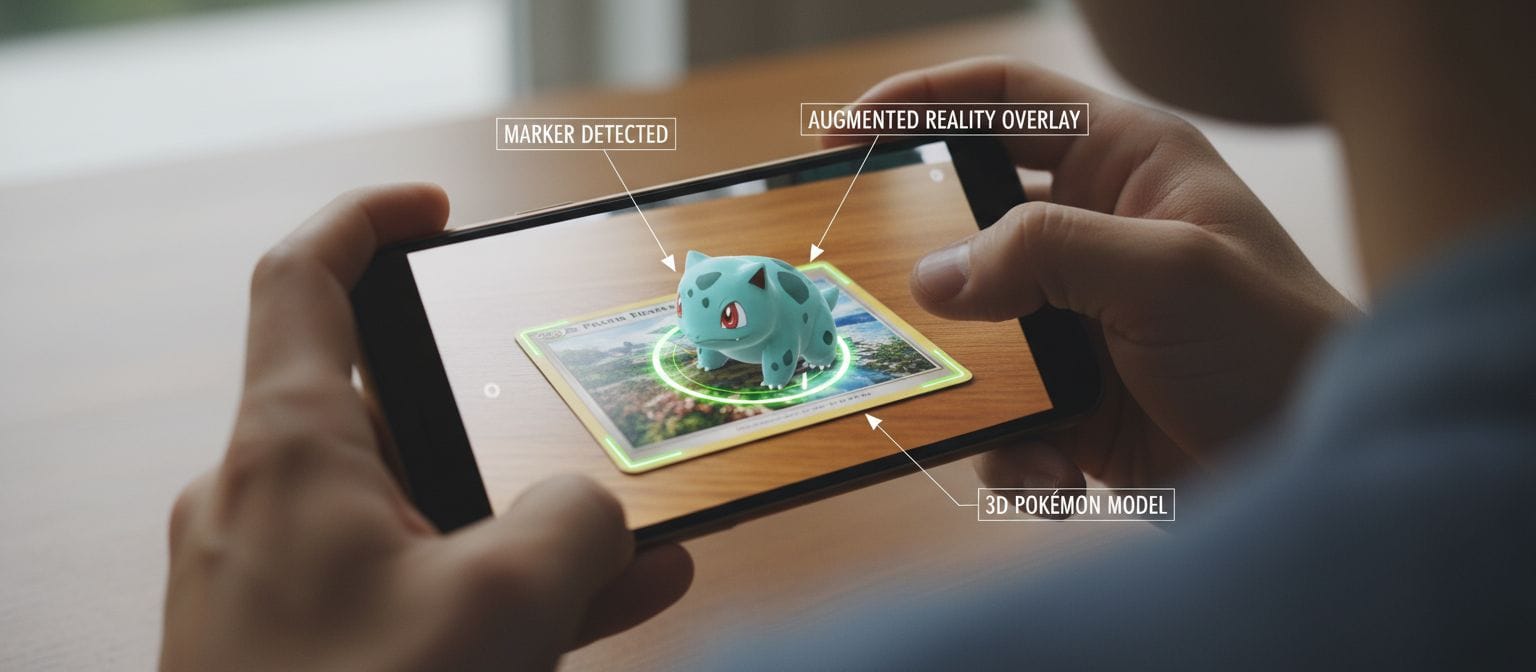

Basierend auf der ermittelten Marker-Position überlagert die AR-Software den Marker mit 3D-Modellen, Animationen, Texten oder anderen digitalen Inhalten. Die Darstellung erfolgt in Echtzeit und passt sich bei Bewegungen von Kamera oder Marker automatisch an.

4. Kontinuierliches Tracking

Solange der Marker im Sichtfeld der Kamera bleibt, wird seine Position permanent aktualisiert. Dies ermöglicht flüssige AR-Erlebnisse auch bei Bewegung des Nutzers oder des Markers.

Arten von Tracking-Markern

Fiducial Markers (Referenzmarker)

Geometrische Muster mit hohem Kontrast, die speziell für maschinelle Erkennung optimiert sind. Beispiele sind ARToolKit-Marker oder ArUco-Marker. Sie bieten höchste Zuverlässigkeit und Geschwindigkeit bei der Erkennung.

QR-Codes und Barcodes

Standardisierte QR-Codes dienen nicht nur zur Informationsspeicherung, sondern auch als AR-Marker. Der Vorteil: Sie sind weit verbreitet und lassen sich einfach in bestehende Workflows integrieren.

Bild-Marker (Image Targets)

Beliebige Bilder, Logos oder Fotos können als Marker dienen. Die Image Recognition-Software lernt charakteristische Merkmale des Bildes und erkennt es später wieder. Besonders nützlich für Marketing-Anwendungen, da Produktverpackungen oder Poster direkt als Marker fungieren können.

Objekt-Marker (3D Object Tracking)

Dreidimensionale reale Objekte dienen als Tracking-Referenz. Die Software erkennt charakteristische Merkmale des Objekts aus verschiedenen Blickwinkeln. Häufig in industriellen Anwendungen für Wartung und Training eingesetzt.

Zentrale Vorteile von Marker Tracking

Hohe Präzision: Durch fest definierte Referenzpunkte lassen sich virtuelle Inhalte millimetergenau positionieren. Dies ist besonders wichtig für technische Anwendungen wie Montageanleitungen oder Qualitätskontrolle.

Geringe Hardware-Anforderungen: Marker Tracking funktioniert bereits mit einfachen Kameras ohne zusätzliche Sensoren. Ältere Smartphones und Tablets können die Technologie problemlos nutzen, da die Rechenleistung für Marker-Erkennung moderat ist.

Einfache Implementierung: Die Erstellung und Nutzung von Markern erfordert keine umfangreiche technische Infrastruktur. Marker lassen sich kostengünstig drucken und in bestehende Prozesse integrieren.

Zuverlässige Erkennung: Gut gestaltete Marker werden auch unter schwierigen Lichtverhältnissen oder bei teilweiser Verdeckung erkannt. Die Tracking-Qualität ist vorhersehbar und stabil.

Skalierbarkeit: Durch Verwendung unterschiedlicher Marker können mehrere AR-Inhalte parallel verwaltet werden. Jeder Marker aktiviert spezifische virtuelle Szenen.

Einsatzbereiche: Wo Marker Tracking verwendet wird

Industrie und Fertigung

In der Produktion unterstützen marker-basierte AR-Anwendungen bei Montage, Wartung und Qualitätskontrolle. Techniker halten Tablets oder AR-Brillen über Maschinen-Marker und erhalten Schritt-für-Schritt-Anleitungen, technische Daten oder Warnhinweise eingeblendet.

Bildung und Training

Interaktive Lehrmaterialien nutzen Marker Tracking für dreidimensionale Visualisierungen. Anatomie-Bücher zeigen beim Scannen 3D-Modelle von Organen, Physik-Experimente werden virtuell durchgeführt, historische Ereignisse in AR erlebbar gemacht.

Marketing und Produktpräsentation

Unternehmen integrieren AR-Marker in Produktverpackungen, Kataloge oder Werbeanzeigen. Kunden scannen die Marker mit einer Smartphone-App und erleben 3D-Produktvisualisierungen, Videos oder interaktive Konfiguratoren.

Gaming und Entertainment

Marker-basierte AR-Spiele bringen virtuelle Charaktere und Spielelemente in die reale Umgebung. Spielkarten, Würfel oder gedruckte Spielfelder dienen als Marker für digitale Spielinhalte.

Navigation und Ortung

In Museen, Ausstellungen oder auf Messen führen Marker-Systeme Besucher durch Räume. An definierten Punkten erscheinen zusätzliche Informationen, 3D-Modelle oder multimediale Inhalte.

Medizin und Gesundheitswesen

Chirurgen nutzen Marker auf Patienten oder medizinischen Geräten für AR-unterstützte Operationsplanung. Anatomische Strukturen werden präzise visualisiert, Instrumente exakt positioniert.

Unterschied zu markerlosem Tracking

Während Marker Tracking vordefinierte visuelle Referenzen benötigt, arbeitet Markerless Tracking (markerloses Tracking) ohne solche Hilfsstrukturen. Stattdessen nutzt es SLAM (Simultaneous Localization and Mapping), Feature Detection oder Plane Detection, um die Umgebung zu verstehen.

Marker Tracking eignet sich für: - Präzise Positionierung an festen Punkten - Kostengünstige Implementierung - Anwendungen mit kontrollierten Umgebungen - Ältere Geräte ohne fortgeschrittene Sensoren

Markerless Tracking eignet sich für: - Freie Platzierung virtueller Objekte im Raum - Anwendungen ohne Möglichkeit, Marker zu platzieren - Moderne Geräte mit LiDAR, Depth-Sensoren oder leistungsfähigen Prozessoren

Viele aktuelle AR-Plattformen wie ARKit und ARCore kombinieren beide Ansätze, um Flexibilität und Präzision zu vereinen.

Herausforderungen und Limitierungen

Sichtbarkeit erforderlich: Marker müssen im Kamerabild sichtbar sein. Bei Verdeckung oder wenn der Nutzer den Marker verlässt, bricht das Tracking ab.

Marker-Design: Schlecht gestaltete Marker können zu Erkennungsproblemen führen. Marker benötigen ausreichend Kontrast, eindeutige Merkmale und geeignete Größe.

Umgebungsbedingungen: Extreme Lichtverhältnisse (sehr hell oder dunkel) oder Reflexionen können die Marker-Erkennung beeinträchtigen.

Ästhetische Einschränkungen: In manchen Anwendungen wirken sichtbare Marker störend. Marketing-Kampagnen nutzen daher oft Bild-Marker (Logos, Produktbilder), die sich natürlich in das Design integrieren.

Häufig gestellte Fragen (FAQ)

Was ist der Unterschied zwischen Marker Tracking und Markerless Tracking?

Marker Tracking nutzt vordefinierte visuelle Referenzpunkte (QR-Codes, Muster, Bilder) zur Positionsbestimmung virtueller Inhalte. Markerless Tracking analysiert stattdessen die natürliche Umgebung mittels SLAM, Feature Detection oder Plane Detection. Marker-basierte Systeme sind präziser an festen Punkten und funktionieren auf älterer Hardware, während markerlose Systeme mehr Flexibilität bei der Objektplatzierung bieten.

Welche Software wird für Marker Tracking verwendet?

Gängige Frameworks sind ARToolKit, Vuforia, Wikitude, ARCore (mit Augmented Images), ARKit (mit Image Tracking) und 8th Wall. Die Wahl hängt von Plattform-Anforderungen, Kosten und gewünschten Features ab.

Wie erstelle ich eigene AR-Marker?

Fiducial Marker lassen sich mit Tools wie ARToolKit Marker Generator oder ArUco Generator erstellen. Für Bild-Marker können beliebige hochauflösende Bilder mit ausreichend Details und Kontrast verwendet werden. Die meisten AR-SDKs bieten Marker-Generatoren und Validierungstools.

Funktioniert Marker Tracking auch in Außenumgebungen?

Ja, allerdings können starke Sonneneinstrahlung, Schatten oder wetterbedingte Sichtbehinderungen die Erkennung erschweren. Wetterfeste, reflexionsarme Marker und robuste Erkennungsalgorithmen verbessern die Zuverlässigkeit im Außenbereich.

Branchenstandards und Spezifikationen

ISO/IEC 18039:2019 Information technology – Software and systems engineering – Mixed and Augmented Reality Reference Model

ISO/IEC 18004:2015 Internationaler Standard für QR-Codes, die häufig als AR-Marker verwendet werden. Definiert Datencodierung, Fehlerkorrektur und Symbolstruktur.

ARToolKit Documentation Open-Source-Bibliothek für marker-basiertes Tracking mit dokumentierten Marker-Designs und Erkennungsalgorithmen. Quelle: https://github.com/artoolkitx/artoolkit5

OpenCV ArUco Module Standardisierte Fiducial Marker Library mit vordefinierten Marker-Dictionaries für zuverlässige Erkennung. Quelle: https://docs.opencv.org/4.x/d5/dae/tutorial_aruco_detection.html

W3C WebXR Device API Standard für browser-basierte AR-Erlebnisse, einschließlich marker-basierter Image Tracking Funktionen. Quelle: https://www.w3.org/TR/webxr/
