Definition: Augmented Reality bezeichnet die computergestützte Erweiterung der realen Welt durch digitale Inhalte. Im Gegensatz zu Virtual Reality, die Nutzer vollständig in virtuelle Umgebungen eintauchen lässt, überlagert AR digitale Elemente über die physische Umgebung und ermöglicht so eine Mischung aus realer und virtueller Wahrnehmung.

AR-Systeme nutzen Kameras, Sensoren und Tracking-Algorithmen, um die Position und Ausrichtung von Geräten in der realen Welt zu bestimmen. Digitale 3D-Modelle, Informationen und interaktive Elemente werden perspektivisch korrekt in das Kamerabild eingeblendet und verankern sich an realen Objekten oder Positionen im Raum.

Im B2B-Kontext ermöglicht AR neue Formen der Produktvisualisierung, Remote-Unterstützung und interaktiven Dokumentation – besonders relevant für komplexe Maschinen, deren Wartung und Installation spezielle Fachkenntnisse erfordert.

Englisch: Augmented Reality Deutsch: Erweiterte Realität

Wie funktioniert Augmented Reality?

AR-Systeme kombinieren mehrere Technologien, um digitale Inhalte präzise in der realen Welt zu positionieren:

Kamera und Display

Smartphones, Tablets oder AR-Brillen erfassen kontinuierlich die reale Umgebung per Kamera. Das verarbeitete Bild mit eingeblendeten digitalen Elementen wird auf dem Bildschirm oder Brillen-Display angezeigt.

Tracking und Positionserfassung

AR-Systeme nutzen verschiedene Tracking-Technologien, um Position und Ausrichtung des Geräts zu bestimmen: - Marker Tracking erkennt gedruckte Marker als Referenzpunkte - Markerless Tracking identifiziert natürliche Merkmale der Umgebung - SLAM erstellt gleichzeitig eine Karte der Umgebung und bestimmt die Position

3D-Rendering und Perspektive

Basierend auf den Tracking-Daten werden 3D-Modelle perspektivisch korrekt berechnet und gerendert. Die Darstellung passt sich in Echtzeit an Bewegungen des Geräts an, sodass virtuelle Objekte stabil an ihrer Position im Raum erscheinen.

Interaktion

Nutzer können per Touch-Gesten, Sprachbefehlen oder Hand-Tracking mit AR-Inhalten interagieren. In industriellen Anwendungen werden häufig Menüs, Buttons und Slider verwendet, um Maschinenkonfigurationen zu ändern oder Informationen abzurufen.

AR-Plattformen und Geräte

Smartphone und Tablet AR

Moderne Smartphones und Tablets sind die zugänglichsten AR-Plattformen. Frameworks wie ARKit (iOS) und ARCore (Android) bieten standardisierte APIs für markerless Tracking. Die Verbreitung macht mobile AR ideal für Produktpräsentationen und Kundenkommunikation.

AR-Brillen (Smart Glasses)

Head-Mounted AR-Displays wie Microsoft HoloLens, Magic Leap oder industrielle Lösungen wie RealWear ermöglichen freihändiges Arbeiten. Service-Techniker können Anleitungen sehen, während beide Hände für Werkzeuge frei bleiben.

Web-basierte AR (WebAR)

Browser unterstützen zunehmend AR über WebXR-Standards. Nutzer können AR-Erlebnisse ohne App-Installation starten – ideal für Marketing, Vertrieb und niederschwellige Produktpräsentationen. QR-Code scannen genügt.

Industrielle AR-Systeme

Spezialisierte Lösungen für Produktion und Wartung bieten robuste Hardware für raue Umgebungen, Integration mit ERP/PLM-Systemen und zertifizierte Sicherheitsstandards.

Einsatzbereiche: Wo AR in B2B-Umgebungen genutzt wird

Remote-Service und technischer Support

Service-Techniker vor Ort verbinden sich per AR-Brille mit Experten in der Zentrale. Diese sehen das gleiche Bild und können Anweisungen einzeichnen, die direkt im Sichtfeld des Technikers erscheinen. Komplexe Reparaturen werden schneller gelöst, Reisekosten für Experten entfallen.

Wartungsanleitungen und Schritt-für-Schritt-Anleitungen

AR-Systeme blenden kontextabhängige Anleitungen direkt an der Maschine ein. Pfeile zeigen auf die zu bedienenden Komponenten, Werkzeugpositionen werden markiert, Sicherheitshinweise erscheinen zur richtigen Zeit. Fehlerquoten sinken, Einarbeitungszeiten verkürzen sich.

Produktvisualisierung und Verkauf

Maschinen und Anlagen werden in Lebensgröße am geplanten Aufstellort visualisiert. Kunden prüfen Platzbedarf, Zugänglichkeit und Integration in bestehende Produktionslinien, bevor die physische Maschine geliefert wird. Verschiedene Konfigurationen lassen sich in Sekunden wechseln.

Training und Schulung

Maschinenbediener lernen an virtuellen Überlagerungen der realen Maschine. Sicherheitskritische Bereiche werden markiert, Bedienabläufe visuell erklärt. AR-Training kombiniert praktisches Üben an echter Hardware mit digitaler Anleitung.

Qualitätskontrolle und Inspektion

Digitale Sollwerte werden über reale Bauteile gelegt. Abweichungen werden sofort sichtbar. Mess- und Prüfprotokolle werden automatisch erfasst und dokumentiert.

Montage und Fertigung

Arbeitsanweisungen erscheinen direkt am Montagearbeitsplatz. Pick-by-Vision-Systeme führen Werker zur richtigen Komponente. Komplexe Montagereihenfolgen werden visuell verdeutlicht, Fehlerquoten reduziert.

Fabrikplanung und Layout-Optimierung

Neue Maschinenaufstellungen werden in bestehende Hallen projiziert. Laufwege, Materialfluss und Ergonomie lassen sich im Maßstab 1:1 prüfen, bevor Umbauten beginnen.

AR in der Maschinenbaubranche

Herausforderungen im Maschinenbau

Maschinen sind komplex und erfordern spezialisiertes Wissen für Bedienung, Wartung und Reparatur. Technische Dokumentationen sind umfangreich und schwer zugänglich. Service-Einsätze sind kostenintensiv, besonders bei internationalen Standorten. Produktpräsentationen erfordern Logistikaufwand oder finden nur auf Messen statt.

AR als Lösung

Digitale Zwillinge ermöglichen ortsunabhängige Produktpräsentationen. Service-Techniker erhalten kontextuelle Anleitungen direkt an der Maschine. Remote-Experten unterstützen vor Ort, ohne zu reisen. Schulungen werden interaktiver und praxisnäher.

ROI durch AR im Service

Studien zeigen 34% schnellere Problemlösungen durch AR-gestützte Remote-Unterstützung. Erste-Hilfe-Erfolgsraten (First-Time-Fix) steigen um 25%. Reisekosten für Service-Experten sinken um 40-60%. Maschinenstillstandszeiten reduzieren sich durch schnellere Fehlerdiagnose.

Integration mit bestehenden 3D-Daten

CAD-Daten aus Konstruktion werden für AR optimiert. Eine einmalige Konvertierung ermöglicht Nutzung über verschiedene Kanäle: AR, VR, Web-Viewer, mobile Apps, Präsentationssysteme.

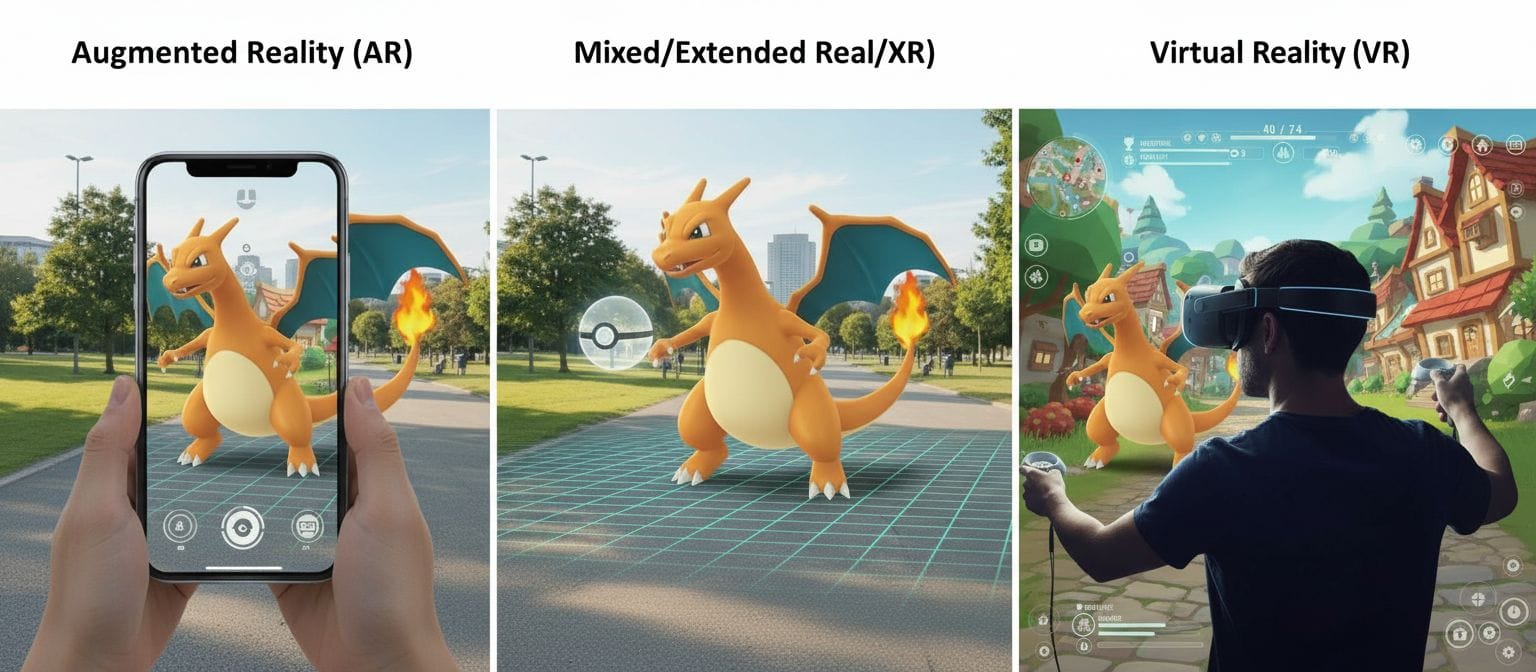

Unterschied zu Virtual Reality und Mixed Reality

Augmented Reality (AR) - Digitale Inhalte über realer Welt - Nutzer sieht Mischung aus real und virtuell - Ideal für Serviceanwendungen, kontextuelle Informationen - Nutzt Smartphone, Tablet oder AR-Brille - Umgebung bleibt sichtbar, Kontext bleibt erhalten

Virtual Reality (VR) - Vollständige Immersion in virtuelle Welt - Nutzer sieht nur digitale Inhalte - Ideal für Training, Collaboration, Präsentationen ohne Ablenkung - Benötigt geschlossene VR-Brille - Reale Umgebung wird ausgeblendet

Mixed Reality (MR) - Erweiterte Form von AR mit räumlichem Verständnis - Virtuelle Objekte interagieren mit realer Umgebung - Ideal für Designprüfungen, räumliche Planungen - Nutzt AR-Brillen mit Tiefensensoren - Verankert digitale Objekte physisch im Raum

Moderne Plattformen kombinieren alle drei Ansätze und wählen die optimale Darstellungsform für jeden Anwendungsfall.

AR-Tracking-Technologien im Detail

Marker-basiertes Tracking

Gedruckte Marker (QR-Codes, ArUco-Marker) dienen als Referenzpunkte. Kameras erkennen diese Muster und berechnen Position und Ausrichtung relativ zum Marker. Einfach zu implementieren, robust, aber Marker müssen sichtbar bleiben. Ideal für Produktpräsentationen mit Flyern oder Broschüren.

Markerless Tracking (SLAM-basiert)

Systeme erkennen natürliche Merkmale der Umgebung (Kanten, Ecken, Texturen) und bauen eine räumliche Karte auf. Keine vorbereiteten Marker nötig. Ermöglicht freies Bewegen im Raum. Ideal für spontane Produktvisualisierungen am Kundenstandort.

Image Tracking

Spezielle Bilder oder Logos werden als Trigger verwendet. AR-Inhalte werden beim Erkennen des Bildes aktiviert. Häufig in Marketing und Katalogen eingesetzt – Produktbild im Katalog wird zur AR-Aktivierung.

Object Tracking

3D-Formen realer Objekte werden erkannt und getrackt. AR-Inhalte können direkt an Maschinen, Werkzeugen oder Bauteilen verankert werden. Voraussetzung: System kennt die 3D-Geometrie des zu trackenden Objekts.

GPS und Location-based AR

Outdoor-AR nutzt GPS und Kompass für grobe Positionierung. Relevant für Gebäudevisualisierungen, Baustellendokumentation oder Asset-Management auf großen Arealen.

Herausforderungen und Limitierungen

Tracking-Stabilität

AR-Tracking kann bei schlechten Lichtverhältnissen, reflektierenden Oberflächen oder texturarmen Umgebungen instabil werden. Virtuelle Objekte „driften” oder springen. Moderne SLAM-Algorithmen verbessern dies kontinuierlich.

Hardware-Heterogenität

Unterschiedliche Geräte haben unterschiedliche AR-Fähigkeiten. Ältere Smartphones unterstützen kein ARCore/ARKit. AR-Brillen sind teuer und haben begrenzte Akkulaufzeit. Cross-Device-Entwicklung ist aufwendig.

Nutzerakzeptanz

Manche Anwender empfinden AR-Brillen als unkomfortabel. Smartphone-AR erfordert einhändige Bedienung, was bei Service-Arbeiten unpraktisch ist. Kulturelle und ergonomische Faktoren beeinflussen Akzeptanz.

Content-Erstellung

AR-taugliche 3D-Modelle erfordern Optimierung: reduzierte Polygonzahl für mobile Performance, physikalisch korrekte Skalierung, geeignete Texturen. CAD-zu-AR-Konvertierung muss etabliert werden.

Netzwerk und Performance

Große 3D-Modelle benötigen Downloads oder Streaming. In industriellen Umgebungen mit eingeschränktem WLAN kann dies problematisch sein. Edge Computing und 5G verbessern die Situation.

Datenschutz und Sicherheit

AR-Systeme erfassen Kamerabilder der Umgebung. In Produktionsumgebungen können sensible Informationen sichtbar sein. Datenschutzrichtlinien und sichere Übertragung sind essentiell.

Häufig gestellte Fragen (FAQ)

Was ist der Unterschied zwischen AR auf Smartphone und AR-Brille?

Smartphones sind weit verbreitet, kostengünstig und benötigen keine zusätzliche Hardware. Sie eignen sich ideal für Marketing, Produktpräsentationen und gelegentliche AR-Nutzung. Nachteil: Eine Hand ist mit dem Gerät belegt. AR-Brillen ermöglichen freihändiges Arbeiten, wichtig für Service-Techniker, die Werkzeuge nutzen müssen. Sie bieten bessere räumliche Immersion, sind aber teurer (1.500-3.500 Euro pro Gerät) und haben begrenzte Akkulaufzeit (2-4 Stunden aktive Nutzung).

Kann AR mit bestehenden CAD-Daten genutzt werden?

Ja, CAD-Modelle aus SOLIDWORKS, CATIA, Siemens NX und anderen Systemen können für AR konvertiert werden. Der Prozess umfasst Polygon-Reduktion (CAD-Modelle haben oft Millionen Polygone, AR benötigt Tausende), Textur-Baking (komplexe Materialien werden in Texturen „gebacken”) und Skalierungs-Validierung (1:1-Größe in AR). Moderne Konvertierungs-Pipelines automatisieren dies weitgehend. Wichtig: Einmal konvertierte Modelle funktionieren plattformübergreifend – AR, VR, Web, Mobile.

Funktioniert AR auch ohne Internetverbindung?

Ja, AR-Tracking selbst benötigt kein Internet – es läuft lokal auf dem Gerät. Allerdings müssen 3D-Modelle und Inhalte vorher heruntergeladen werden. Für Service-Anwendungen empfiehlt sich ein Offline-Modus mit vorinstallierten Modellen. Cloud-basierte Systeme bieten Versionskontrolle und automatische Updates, erfordern aber Konnektivität. Hybride Ansätze: Basis-Modelle offline, Updates bei WLAN-Verfügbarkeit.

Wie genau ist AR-Tracking?

Moderne SLAM-basierte AR-Systeme erreichen Genauigkeiten von 1-3 cm auf 5 Meter Distanz unter optimalen Bedingungen. Marker-basiertes Tracking ist präziser (Millimeter-Bereich), benötigt aber sichtbare Marker. Für technische Anwendungen (Wartung, Montage) ist AR ausreichend genau für Positionsanzeigen und grobe Ausrichtungen. Für Präzisionsmessungen sind dedizierte Messwerkzeuge notwendig. GPS-basiertes AR hat Genauigkeiten von mehreren Metern.

Welche AR-Plattform sollte ich für B2B-Anwendungen wählen?

Für maximale Reichweite: WebAR über Browser – keine App-Installation, funktioniert auf iOS und Android. Für regelmäßige Nutzung: Native Apps mit ARKit/ARCore für bessere Performance und Offline-Fähigkeit. Für Service-Techniker: AR-Brillen wie RealWear (ruggedized, sprachgesteuert, freihändig). Für Design-Reviews: HoloLens oder Magic Leap (räumliches Verständnis, Collaboration). Oft ist ein Multi-Plattform-Ansatz sinnvoll: WebAR für Vertrieb, native App für Kunden, AR-Brille für Service.

Branchenstandards und Technologien

W3C WebXR Device API Standard für browser-basierte AR/VR-Erlebnisse. Ermöglicht plattformübergreifende AR ohne App-Installation. Quelle: https://www.w3.org/TR/webxr/

ARKit (Apple) Apples AR-Framework für iOS-Geräte mit SLAM-basiertem Tracking, Licht-Schätzung und Plane Detection. Quelle: https://developer.apple.com/augmented-reality/arkit/

ARCore (Google) Googles AR-Framework für Android mit ähnlichen Funktionen wie ARKit, breite Geräteunterstützung. Quelle: https://developers.google.com/ar

OpenXR Standard Plattformübergreifender Standard der Khronos Group für AR/VR-Anwendungen. Ermöglicht Entwicklung einmal, Deployment auf verschiedenen Geräten. Quelle: https://www.khronos.org/openxr/

glTF 2.0 Format Khronos-Standard für 3D-Assets im Web und AR. Effiziente Übertragung und Darstellung komplexer Szenen. Quelle: https://www.khronos.org/gltf/

ISO/IEC 18039:2019 Information technology – Software and systems engineering – Mixed and Augmented Reality Reference Model Quelle: https://www.iso.org/standard/61049.html
